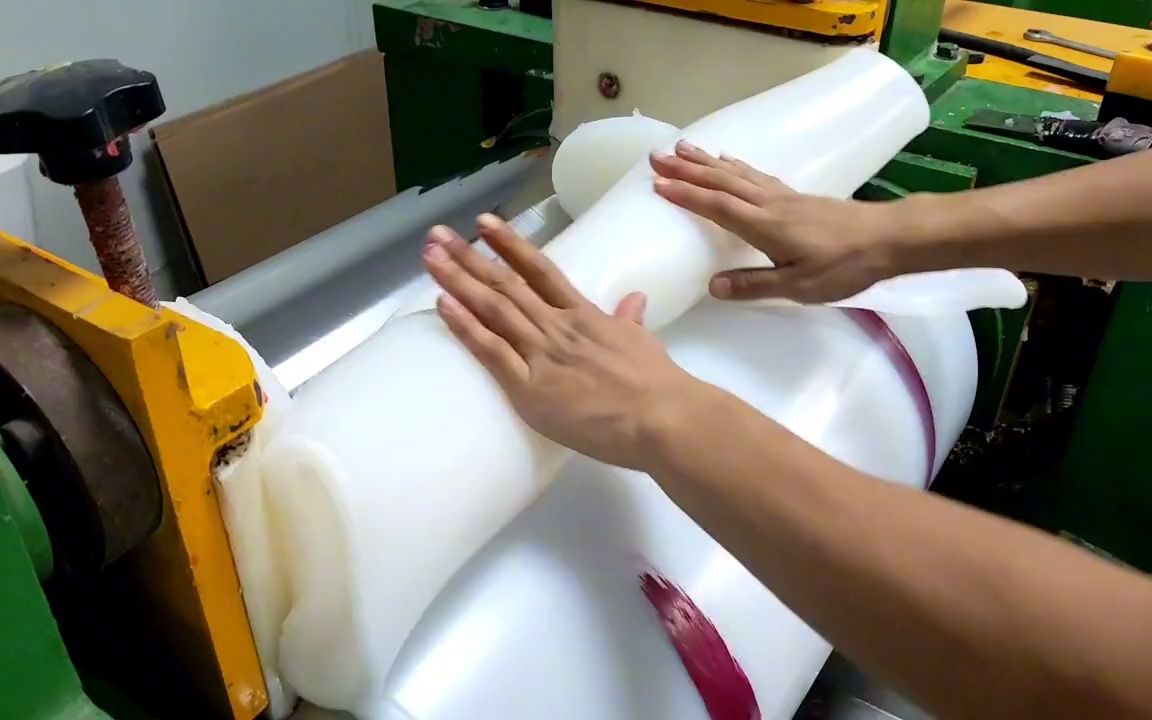

混炼硅橡胶是由甲基或含乙烯基基团的线型高聚合物的聚有机硅氧烷（俗称生胶）为基础，共同补强填料、增量填料及赋予各类机能的增长剂配造成的基础胶料。重要原资料选取甲基或乙烯基生胶，参与二氧化硅,架桥剂，结构节造剂,偶联剂等多种资料，经过高温密炼机混炼而成。
1 、影响硫化橡胶回弹性和硫化速度的成分及解决规划：
影响胶料回弹性和硫化速度的成分和解决规划能够从以下几个方面进行：
①胶料内乙烯基含量不够或生胶自身乙烯基含量散布不均匀，使胶料在硫化时没有达到正硫点，硫化速度偏长，硫化不充分，导致胶料弹性不好Ｄ芄煌ü岣呓毫夏谡宓囊蚁┗，并在配方傍边参与适量的含氢硅油，削减填料的用量提高含胶料量来解决回弹性差和硫化速度偏慢的情况；也能够选取分歧型号乙烯基含量的生胶，共同少量的高乙烯基生胶进行使用，节造胶料的扯断永远变形，配方傍边要找到一个最佳平衡点，在预防出现胶料发脆的情况，来达到改善胶料弹性的主张。
②胶料自身偏酸性，也是导致胶料回弹性不好和硫化速度偏慢的沉要成分。由于白炭黑自身偏酸性，加上参与的结构节造剂多是偏酸性，使其胶料偏酸性，偏酸性的胶料对硫化有延长作用，同时耐高温机能也会降落Ｄ芄煌ü斡胧实钡娜跫钚晕镏世锤纳平毫系乃嵝院，通常胶料的 PH值在中性或偏弱碱性领域对改善弹性和硫化速杜仔益处。
③其他方面：胶料内增塑剂或结构节造剂参与过多，导致的胶料回弹性不好和硫化速度偏慢；胶料内增塑剂或结构节造剂参与过多，对胶料有延长硫化作用，从而导致胶料回弹性变差和硫化速度偏慢，能够选用分子量散布较窄和带有肯定挥发分的生胶，改善胶料的脱模，从而削减增塑剂的用量；用烷氧基硅烷对白炭黑表表进行处置的，共同羟基硅油进行使用，选取两步法让白炭黑分子和生胶分子有肯定的结合反映功夫，工艺上能够采取养生，来削减结构节造剂的用量，达到改善胶料回弹性和硫化速度的主张。
同时每种型号的胶料成立一个尺度的硫化曲线，也是节造好混炼胶出产品质不变的一种伎俩。
2 、挤出胶产生气泡的原因和解决规划：
产生的原因：由于硅橡胶的透水性较大，出格是沉淀法白炭黑所做的混炼胶，随着空气中的相对湿度增大，混炼胶中水分含量也线性增大。当水分太多时，硅橡胶由通明变为不通明，出格到了冬季由于环境温度较低，胶料表表的水分开释功夫很慢或底子开释不掉，导致挤出制品表表易气泡。通常沉淀法白炭黑，由于自身的含水量过高不合适做挤出成型用的硅橡胶填料。
解决规划：能够用烷氧基硅烷对白炭黑表表进行处置，使其有亲水性表表转造成憎水性表表，降低的胶料吸水率；也能够通过高温处置降低胶料的吸水率，从而达到改善挤出胶料的气泡问题。
目前挤出胶料在出产中，在现有的配方系统中，能够将2 #结构节造剂更换为二乙氧基硅烷，对白炭黑表表水分进行更好的处置，当然在出产的过程中要把稳安全性，工艺上能够选取气相法混炼胶第一步，胶料冷炼出来之后，将其搁置在30~40 ℃养生房进行养生处置8个幼时左右，再对胶料进行抽真空热处置，严格节造胶料有效的密炼功夫和密炼温度，即胶料在高温段的密炼功夫和温度，从而改善挤出胶料的气泡问题。
3 、若何改善按键胶料的通明度？
按键胶料的通明度和白炭黑的通明杜仔直接联系，能够选用通明度较好的白炭黑。
在配方和工艺上，胶料的通明度不好，说领略炭黑表表的羟基处置的不是很齐全，影响了胶料的通明度，也就是说我们所参与的羟基硅油，对白炭黑表表的羟基处置的还不够，注明羟基硅油里面存在有部门假羟基，在抽真空或热处置过程中抽掉了一部门没有参加反映的物质；同时也说领略炭黑分子和生胶分子结合的不齐全或结合的功夫不够，能够从工艺上做调整，选取生胶和白炭黑先常温混炼，配方上选取羟基硅油和烷氧基硅烷共同使用对白炭黑表表羟基进行处置，在30~40 ℃养生8个幼时左右，再进行抽真空处置，这样对胶料的通明度会有所改善。
同时按键胶，在检测的时除了物理机能之表，还要对按键力和耐委顿寿命进行节造，我们能够选取仪器进行测试，将其指标节造在肯定的领域内。
4 、若何改善现有胶料的结构化情况？
胶料结构化是由于亲水型白炭黑与生胶混炼成的胶料，在存放的过程中慢慢变硬，可塑性降低，并逐步失落返炼及成型加工的工艺机能，产生结构化的重要原因是由于白炭黑表表的硅羟基和生胶分子中的硅氧键或生胶分子中的端羟基作用天生氢键，甚至化学结合，使线性聚硅氧烷转造成假性交联的半弹性体的固体结构，使胶料的可溶性降低，凝胶含量增多。
通常说，通过返炼能够使胶料复原可塑性，返炼功夫的长短取决于胶料的结构化严沉水平。为了削减胶料的氢键结合，减轻胶料的结构化水平，能够参与结构化节造剂，如羟基硅油、二苯基硅二醇或烷氧基硅烷，同时也可参与适量的二甲基硅油调整胶料的流动机能，胶料内参与过多的羟基硅油会导致手感发粘和硫化速度偏慢情况出现，这就要找到一个适合的平衡点，能够将每种型号的胶料节造在一个适当的塑性值领域，塑性值偏低或偏高对后期的制品加工城市造成影响，塑性值偏低，加工过程中会有粘辊的情况，在制品的出产过程中可能会出现粘膜或烂疤景象；塑性值偏高，会造成胶料结构化和胶料流动性差，制品可能出现缺胶或流痕情况。
还能够从混炼胶出产的工艺上进行改进，我们此刻混炼胶的出产选取的都是一步法，这样白炭黑和生胶在结合的过程中并不是很齐全，固然表观上发现不了显著的异常情况，但有时辰也会观察到胶料内有幼白点，能够选取混炼（常温）—养生—密炼的工艺来出产，提高白炭黑和生胶的结合度达到改善胶料结构化的景象。
再一个在生胶的选用上，生胶分子量的过高和过低，生胶分子傍边存在端羟基或其他杂质，导致生胶分子量上不去，城市影响混炼胶的加工机能和硫化机能，所以在原料节造上，D 3前面最好不要有峰，统一种分子量封头剂参与量要尽量一致，有可能的话，统计生胶在出产过程中每一批胶料的转化率，将生胶的质量节造好。
交谊链接
